SDE Serisi – Absolute

SDE Serisi – Absolute Özellikleri

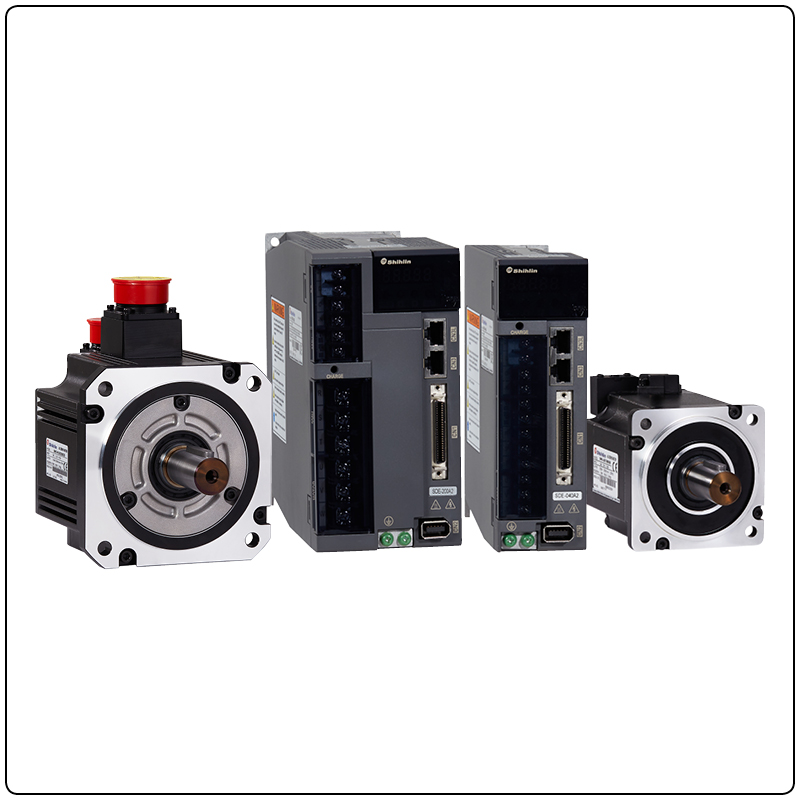

  • Mükemmel performası ile uygun maliyetli, küçük boyutlu, hafif ve kaliteli AC Servo Sürücü ve Motor

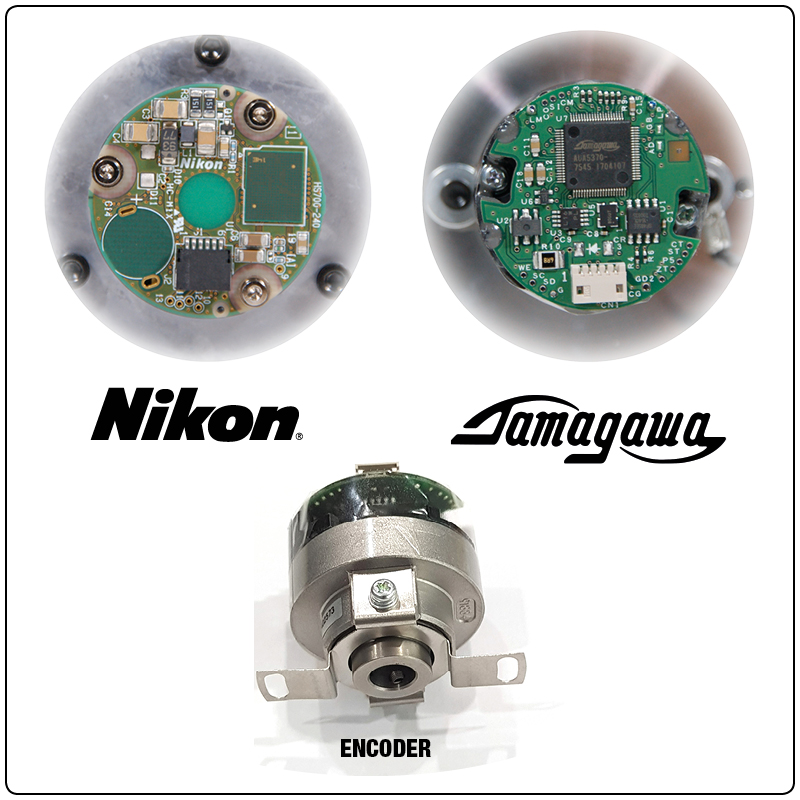

  • Yüksek çözünürlüklü, Japon Nikon & Tamagawa 22-bit (4,194,304 pulse/tur) enkoder ile kusursuz doğruluk ve düşük hızda yüksek kararlılık sağlar.
  • 1.2kHz hız frekans cevabı ile mükemmel performans sunar.
  • Stabil hız ve düşük tork dalgalanması

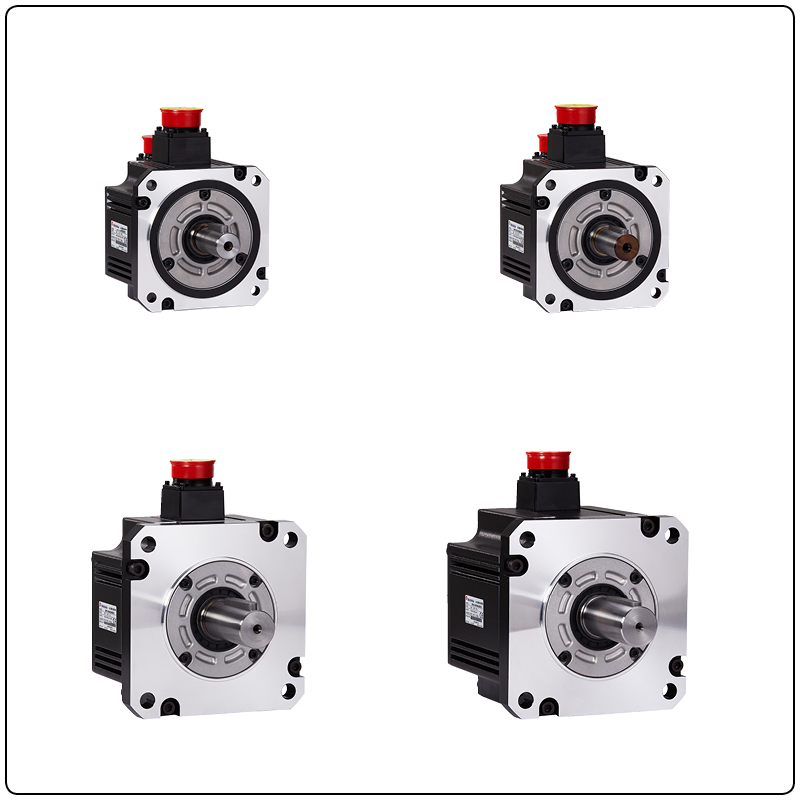

  • Düşük ve orta ataletli motor modelleri (Low inertia/Medium inertia)
  • 50W –2kW (1-faz/3-faz 220 VAC), 3kW (3-faz 220 VAC) güç aralığı
  • Otomatik yüksek frekanslı titreşim bastırma fonksiyonu rezonansı düşürür ve titreşimi azaltır.

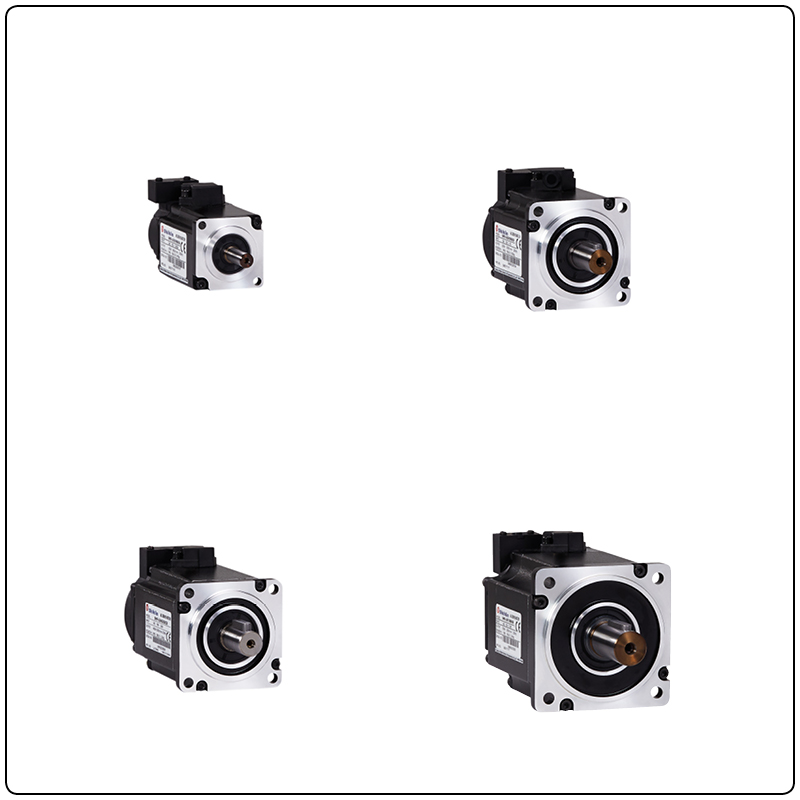

  • Küçük motor ölçüleri montaj ve kurulum kolaylığı sağlar.
  • Dahili pozisyon kontrolü fonksiyonu (PR Mode) kullanıcıya düşük maliyet ve esneklik sunar.
  • Çoklu kontrol fonksiyonları (64 adım program, Pozisyon düzenleme, +/- limit ayarı, 35 çeşit home’a dönme, absolute pozisyon) ve Index (turret) fonksiyonu
  • Milin tersine doğru veya mile doğru motor kablo tasarımları (750W ve altında)
  • 6000 rpm’e kadar arttırılabilen yüksek motor devri (750W ve altında)

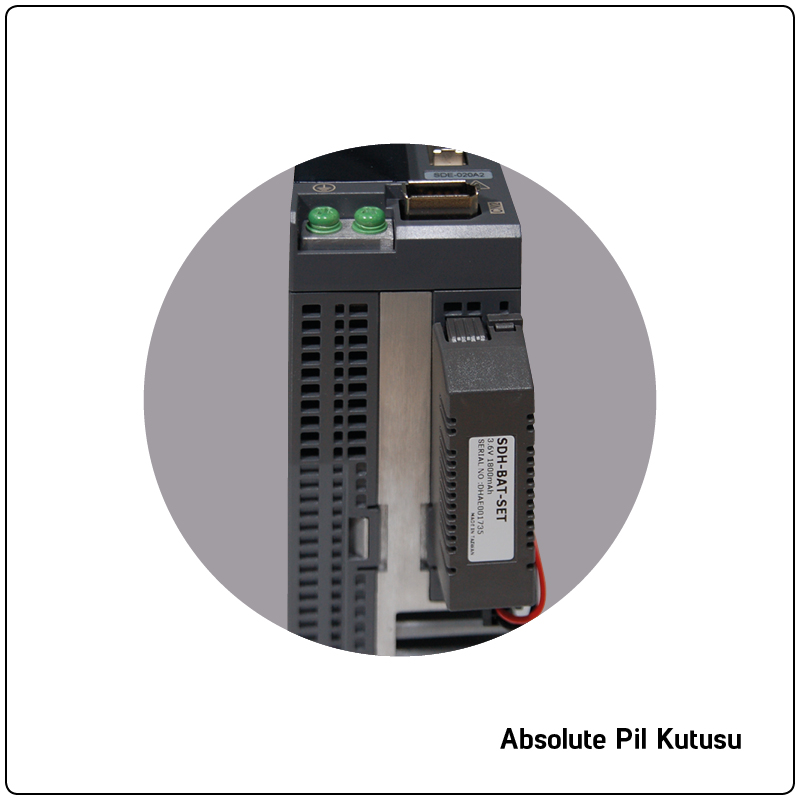

  • Enerji kesintisinde pozisyonu hafızada tutmak için opsiyonel Absolute Enkoder’li motor, batarya ve batarya kutusu
  • Daha kısa ayarlama süresi ile hızlı ve doğru otomatik yük ataleti oranı hesaplama fonksiyonu
  • Çalışma Modları: Pozisyon Kontrol, Hız Kontrol ve Tork Sınırlama
  • Pozisyon Kontrol Modu Özellikleri:
    – Harici pulse (PT) ve Dahili register (PR) pozisyonlama modları
    – Line Driver (4 Mbps yüksek hız, 500 kpps normal hız) ve Open Collector (200 kpps) pulse giriş
    – CW/CCW, Pulse+Direction, A/B-faz pulse giriş komut tipleri
    – Alçak geçiren filtre / Lineer / S eğrisi yumuşatma ayarları
    – Çarpan/Bölen Elektronik Dişli Oranı veya 1-tur/pulse sabit değer tanımlanabilir
    – Dahili parametre veya harici analog giriş ile tork limiti tanımlanabilme
  • Hız Kontrol Modu Özellikleri:
    – Harici analog voltaj (±10VDC) ve Dahili Register komut giriş tipleri
    – Alçak geçiren filtre / Lineer hızlanma-yavaşlama eğrisi / S eğrisi yumuşatma ayarları
    – Dahili parametre veya harici analog giriş tork limiti
  • Tork Sınırlama Modu Özellikleri
    – Harici analog voltaj (±10VDC) komut giriş
    – Alçak geçiren filtre yumuşatma ayarı
    – Dahili parametre veya harici analog giriş hız limiti
  • Ayarlanabilir çok fonksiyonlu Dijital Giriş (10 adet), Dijital Çıkış (6 adet) ve Analog Giriş (2 adet), Analog Çıkış (2 adet) sinyalleri
  • RS-485 Modbus ve USB mini haberleşme arabirimi
  • SH Servo Soft kullanıcı dostu güçlü PC yazılımı ile gerçek zamanlı Auto Tuning, Durum Monitorü, Osiloskop fonksiyonu, Parametre Yönetimi, Raporlama…vb özellikler sunar.
  • Koruma sınıfı: Motor IP65, Sürücü IP20
  • CE, UL, RoSH uygunluğu
ABSOLUTE FRENSİZ
GÜÇ ÜRÜN KODU AÇIKLAMA
50W FRENSİZ SDE-010A2U AC Servo Drive 100W 220VAC Tek Faz
SME-L00530MCDU AC Absolute Servo Motor 50W 22-Bit 3000rpm 0.16Nm Frensiz
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL1-5M-L Motor Kablosu 5mt
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
100W FRENSİZ SDE-010A2U AC Servo Drive 100W 220VAC Tek Faz
SME-L01030MCDU AC Absolute Servo Motor 100W 22-Bit 3000rpm 0.32Nm Frensiz
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL1-5M-L Motor Kablosu 5mt
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
200W FRENSİZ SDE-020A2U AC Servo Drive 200W 220VAC Tek Faz
SME-L02030MCDU AC Absolute Servo Motor 200W 22-Bit 3000rpm 0.64Nm Frensiz
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL1-5M-L Motor Kablosu 5mt
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
400W FRENSİZ SDE-040A2U AC Servo Drive 400W 220VAC Tek Faz
SME-L04030MCDU AC Absolute Servo Motor 400W 22-Bit 3000rpm 1.27Nm Frensiz
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL1-5M-L Motor Kablosu 5mt
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
750W FRENSİZ SDE-075A2U AC Servo Drive 750W 220VAC Tek Faz
SME-L07530MCDU AC Absolute Servo Motor 750W 22-Bit 3000rpm 2.4Nm Frensiz
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL1-5M-L Motor Kablosu 5mt
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
1000W FRENSİZ SDE-100A2U AC Servo Drive 1kW 220VAC Tek Faz
SME-L10020MCBU AC Absolute Servo Motor 1kW 22-Bit 2000rpm 4.78Nm Frensiz Low inertia
SME-M10020MCBU AC Absolute Servo Motor 1kW 22-Bit 2000rpm 4.78Nm Frensiz Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1-5M-L-90 Motor Kablosu 5mt 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
1500W FRENSİZ SDE-150A2U AC Servo Drive 1.5kW 220VAC Tek Faz
SME-L15020MCBU AC Absolute Servo Motor 1.5kW 22-Bit 2000rpm 7.16Nm Frensiz Low inertia
SME-M15020MCBU AC Absolute Servo Motor 1.5kW 22-Bit 2000rpm 7.16Nm Frensiz Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1-5M-L-90 Motor Kablosu 5mt 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
2000W FRENSİZ SDE-200A2U AC Servo Drive 2kW 220VAC Tek Faz
SME-L20020MCBU AC Absolute Servo Motor 2kW 22-Bit 2000rpm 9.55Nm Frensiz Low inertia
SME-M20020MCBU AC Absolute Servo Motor 2kW 22-Bit 2000rpm 9.55Nm Frensiz Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1-5M-L-90 Low Inertia Motor Kablosu 5mt 90 Derece
SDA-PWCNM2-5M-L-90 Medium Inertia Motor Kablosu 5mt 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
ABSOLUTE FRENLİ
GÜÇ ÜRÜN KODU AÇIKLAMA
50W FRENLİ SDE-010A2U AC Servo Drive 100W 220VAC Tek Faz
SME-L00530MDDU AC Absolute Servo Motor 50W 22-Bit 3000rpm 0.16Nm Frenli
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL2-5M-L Motor Kablosu 5mt Frenli
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
100W FRENLİ SDE-010A2U AC Servo Drive 100W 220VAC Tek Faz
SME-L01030MDDU AC Absolute Servo Motor 100W 22-Bit 3000rpm 0.32Nm Frenli
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL2-5M-L Motor Kablosu 5mt Frenli
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
200W FRENLİ SDE-020A2U AC Servo Drive 200W 220VAC Tek Faz
SME-L02030MDDU AC Absolute Servo Motor 200W 22-Bit 3000rpm 0.64Nm Frenli
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL2-5M-L Motor Kablosu 5mt Frenli
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
400W FRENLİ SDE-040A2U AC Servo Drive 400W 220VAC Tek Faz
SME-L04030MDDU AC Absolute Servo Motor 400W 22-Bit 3000rpm 1.27Nm Frenli
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL2-5M-L Motor Kablosu 5mt Frenli
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
750W FRENLİ SDE-075A2U AC Servo Drive 750W 220VAC Tek Faz
SME-L07530MDDU AC Absolute Servo Motor 750W 22-Bit 3000rpm 2.4Nm Frenli
SDH-ENL-5M-L Enkoder Kablosu 5mt Absolute
SDA-PWCNL2-5M-L Motor Kablosu 5mt Frenli
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
1000W FRENLİ SDE-100A2U AC Servo Drive 1kW 220VAC Tek Faz
SME-L10020MDBU AC Absolute Servo Motor 1kW 22-Bit 2000rpm 4.78Nm Frenli Low inertia
SME-M10020MDBU AC Absolute Servo Motor 1kW 22-Bit 2000rpm 4.78Nm Frenli Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1B-5M-L-90 Motor Kablosu 5mt Frenli 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
1500W FRENLİ SDE-150A2U AC Servo Drive 1.5kW 220VAC Tek Faz
SME-L15020MDBU AC Absolute Servo Motor 1.5kW 22-Bit 2000rpm 7.16Nm Frenli Low inertia
SME-M15020MDBU AC Absolute Servo Motor 1.5kW 22-Bit 2000rpm 7.16Nm Frenli Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1B-5M-L-90 Motor Kablosu 5mt Frenli 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
2000W FRENLİ SDE-200A2U AC Servo Drive 2kW 220VAC Tek Faz
SME-L20020MDBU AC Absolute Servo Motor 2kW 22-Bit 2000rpm 9.55Nm Frenli Low inertia
SME-M20020MDBU AC Absolute Servo Motor 2kW 22-Bit 2000rpm 9.55Nm Frenli Medium inertia
SDH-ENM-5M-L-90 Enkoder Kablosu 5mt Absolute 90 Derece
SDA-PWCNM1B-5M-L-90 Low Inertia Motor Kablosu 5mt Frenli 90 Derece
SDA-PWCNM2B-5M-L-90 Medium Inertia Motor Kablosu 5mt Frenli 90 Derece
SDH-BAT-SET Absolute enkoder batarya set
SDA-CN1 Kontrol Soketi
